观点：BIM距离真正落地还有多远？！

打印 0条评论来源：智慧管廊环境监控

自BIM传入国内后，各类专家都在鼓吹BIM的优势和好处，但是，不得不说的是，BIM如今在国内落地，确实存在不少问题。

一.BIM标准体系的不成熟

BIM标准体系建立的重要性

近几年，虽然国内陆续发布了几本BIM的相关标准，但是由于BIM标准化体系尚未完善，导致BIM在建筑全生命周期的应用，以及在此基础上实现的信息化、数字化管理容易出现信息衔接等大量问题。

与其他行业相比，建筑项目的完成，通常需要由多个利益相关方经过较长时间的协作完成。协作间的信息化传递尤其依赖不同阶段、不同专业间的信息传递标准。信息传递标准需要基于一个全行业的标准语义和信息交换标准，否则将无法实现BIM的价值优势。

此外，BIM标准不仅对建筑行业信息化有促进作用，企业协同办公、施工管理等软件的使用，都要基于标准化提供的基础数据和业务模型。

我国现行的BIM标准体系

1.BIM通用标准体系

一般来说，BIM通用标准体系，涵盖三大部分内容：

1）BIM标准框架，为了有效利用BIM技术，更好地共享信息，BIM标准框架应包括三个方面：分类编码、数据交换和信息交付。

2）BIM基础标准，BIM标准体系主要利用三个基本标准：建筑信息组织标准、BIM信息交付手册标准和数据模型表示标准。

3）BIM标准分类，按照标准框架，并在基础标准上形成三大类标准，分别为分类编码标准、数据模型标准、过程交付标准。

BIM编制过程中，主要基于三类基础标准：建筑信息组织标准、BIM信息交付手册标准和数据模型表示标准。其中，建筑信息组织标准，用于分类编码标准和过程标准的编制；信息交付手册标准，用于过程标准的编制；数据模型表示标准，用于数据模型标准的编制。

2.我国BIM标准体系

2012年1月住房和城乡建设部印发建标 [ 2012 ] 5号文件，将五本BIM标准列为国家标准发展项目。初步形成我国BIM标准体系，体系分为三个层次：

第一层为最高标准：建筑工程信息模型应用统一标准，即《建筑信息模型应用统一标准》；

第二层为基础数据标准：建筑工程设计信息模型分类和编码标准，建筑工程信息模型存储标准。本标准规定模型信息应该如何分类，对建筑信息标准化以满足数据互用的要求，对建筑信息标准化以满足数据互用的要求，以及建筑信息模型存储的要求。即《建筑信息模型分类和编码标准》，《建筑工程信息模型存储标准》；

第三层为执行标准：建筑工程设计信息模型交付标准，制造业工程设计信息模型交付标准。执行标准——《建筑信息模型设计交付标准》。

目前，国家BIM标准体系已从五大标准，发展成7大标准，还有在此基础上延伸的一些行业、地方或企业团体标准。

1）《建筑信息模型应用统一标准》GB/T51212-2016，国家标准自2017年7月1日起实施。本规范对建筑信息模型在工程项目全寿命期的各个阶段建立、共享和应用进行统一规定，包括模型的数据要求、模型的交换及共享要求、模型的应用要求、项目或企业具体实施的其它要求等，其它标准应遵循统一标准的要求和原则。

2）《建筑信息模型施工应用标准》GB/T51235-2017，国家标准自2018年1月1日起实施。我国第一部建筑工程施工领域的BIM应用标准，填补了我国BIM技术应用标准的空白。标准规定在施工过程中该如何应用BIM，以及如何交付施工模型信息，包括深化设计、施工模拟、预加工、进度管理、成本管理等方面。

3）《建筑信息模型分类和编码标准》GB/T51269-2017，国家标准自2018年5月1日起实施。该标准与IFD关联，基于Omniclass，面向建筑工程领域，规定了各类信息的分类方式和编码办法，这些信息包括建设资源、建设行为和建设成果。对于信息的整理、关系的建立、信息的使用都起到了关键性作用。

4）《建筑信息模型设计交付标准》GB/T51301-2018，国家标准自2019年6月1日起实施。该标准含有IDM的部分概念，也包括设计应用方法。规定了交付准备、交付物、交付协同三方面内容，包括建筑信息模型的基本架构，模型精细度，几何表达精度，信息深度、交付物、表达方法、协同要求等。另外，该标准指明了“设计BIM”的本质，就是建筑物自身的数字化描述，从而在BIM数据流转方面发挥了标准引领作用。行业标准《建筑工程设计信息模型制图标准》是本标准的细化和延伸。

5）《建筑工程设计信息模型制图标准》JGJ/T448-2018，国家标准自2019年6月1日起实施。该标准提供一个具有可操作性的，兼容性强的统一基准，以指导基于建筑信息模型的建筑工程设计过程中，各阶段数据的建立、传递、和解读，特别是各专业之间的协同，工程设计参与各方的协作，以及质量管理体系中的管控等过程。

6）《制造工业工程设计信息模型应用标准》GB/T51362-2019，国家标准自2019年10月1日起实施。制造工业工程设计领域第一部信息模型应用标准，主要参照国际IDM标准，面向制造业工厂，规定了在设计、施工运维等各阶段BIM具体的应用，内容包括这一领域的BIM设计标准、模型命名规则，数据该怎么交换、各阶段单元模型的拆分规则、模型的简化方法、项目该怎么交付及模型精细度要求等。

7）《建筑工程信息模型存储标准》GB/T51447-2021，国家标准自2022年2月1日起实施。该标准，基于IFC，针对建筑工程对象的数据描述架构做出规定，以便于信息化系统能够准确、高效地完成数字化工作，并以一定的数据格式进行存储和数据交换。

在我国特色的建筑业背景下，上述基于IFC、IDM等国际标准出台的BIM国家标准，在执行过程中，常出现水土不服的现象。因此，适用于我国行情的BIM国家标准的出台，对完善国家BIM标准体系，促进信息在标准语义下，实现建筑全生命周期的传递和共享有重大作用。

二.众多BIM软件厂商林立

目前，市面上的BIM软件非常多，来自不同厂商的，应用于不同行业的，功能各不相同的。这导致应用不同软件建立的BIM信息模型，无法或很难进行信息的无损传递。

其次，是BIM软件费用的归属问题。在工程建设中，应用BIM技术最大的受益者是业主，设计单位是最大贡献者，施工单位是使用动力最大的。这导致了利益分配的冲突，贡献最大者和利益最大者不统一。

那么使用BIM技术额外产生的费用，应该由哪个单位支付？这个问题，在现阶段，仍然存疑。但是，如果BIM技术费用无法计算投入产出，从而分配归属问题，那么长此以往，很可能导致设计方放弃使用BIM，使得施工过程中不必要的工程变更产生的概率大幅上涨。

再者，BIM软件对硬件要求高。尽管BIM软件开发商不停进行BIM软件优化，但是由于BIM模型信息庞大且多维度、动态等特点，使得其对硬件要求高，这无形中为使用者增加了经济负担。

BIM标准体系的不完善和BIM软件格式的不兼容，是造成BIM现状的主要原因，也是妨碍BIM信息传递共享和BIM价值实现的重要原因。此外，我国落后的施工现场管理，BIM技术人员缺乏等也是造成BIM发展现状的原因之一。

因此，BIM建筑项目开始前，要注意建立统一的BIM标准交付规则，和项目全过程中BIM软件的选择。

三.BIM落地经典案例

鄂州花湖机场，位于中国湖北省鄂州市鄂城区燕矶镇、沙窝乡、花湖镇交界处，西北距鄂州市中心约16千米、南距黄石市中心约15千米，为4E级国际机场、航空物流国际口岸、亚洲第一座专业性货运枢纽机场。

2020年，与民航机场建设工程有限公司、中铁北京工程局集团有限公司、北京中航空港建设有限公司达成合作，为鄂州机场场道001标、002标、003标合同段提供施工深化工作。

鄂州机场通过开展数字化正向设计，进行了方案模拟、深化设计、管线综合、工程算量、模型出图、数字化交付等创新应用，大幅提高设计进度和精细度，推动了设计思维、工作流程、协同方式乃至建设模式的深刻变化，使BIM模型的全生命周期应用得以实现，展现了BIM技术优良的市场应用前景。

1.全专业BIM正向设计

湖北省积极响应国家的“一带一路”政策号召，将鄂州机场打造成全球第四个、亚洲第一的航空物流枢纽机场。鄂州机场项目是国内第一个采用全专业正向设计的机场项目。

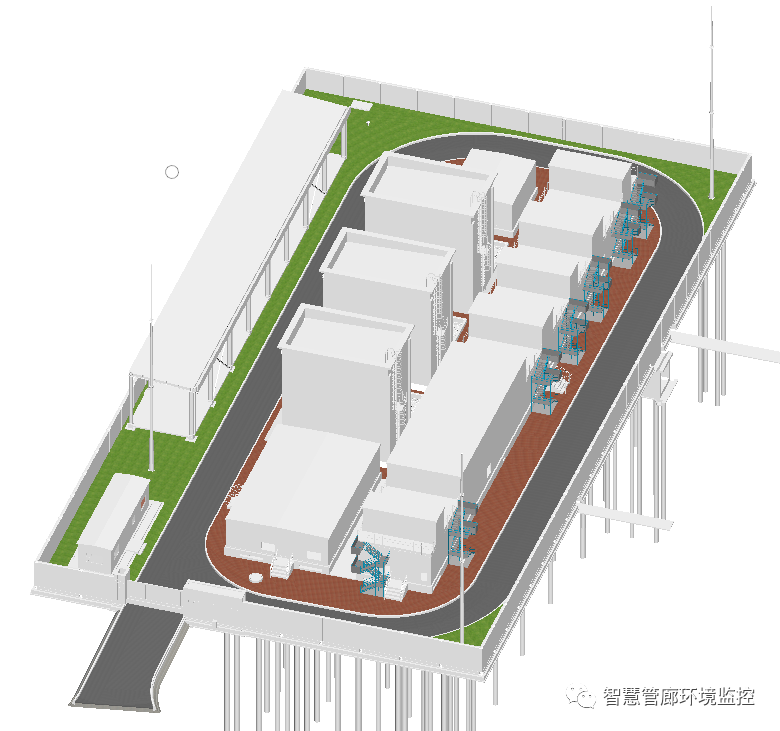

通过参数化、模块化建立道路、管网、建筑等信息化模型。将设计思路直接呈现在三维视图上，实现各专业的整合，减少二维的设计盲区，便于设计优化、降低专业协调次数，提高设计进度和质量。直接以三维模型进行设计优化、工程算量、造价分析等一系列创新应用。

2.方案可视化

利用BIM信息模型取代传统二维平面设计手段，使项目与BIM真正结合起来。三维模型的直观性能有效提高设计人员的理解和表达力，从而保证设计成果的质量，为可视化设计提供了基础。

运用软件对所建立的信息化模型进行可视化的碰撞检查，优化管线排布方案。

3.PNL地下管网的开发

将相关地下管网节点录入PNL模型库中，经过二次开发，在软件中安装插件，通过导入PNL将节点模型直接使用，节省创建节点的时间，提高工作效率30%。

4.编码构件

为规范BIM模型中构件分类、编码与组织，实现工程全生命周期信息的交换与共享，按照面分法和线分法混合的分类法对BIM模型构件赋予唯一识别码。该编码由工程项目、单项工程、单位工程、子单位工程、工程阶段、专业、子专业、二级子专业、构件类别、构件子类别、构件类型、构件实例，共12级组成。开发编码插件，结合编码数据库，对构件进行快速刷码。
