日本横滨第一栋全木结构11层高楼竣工

打印 0条评论来源：加拿大木业

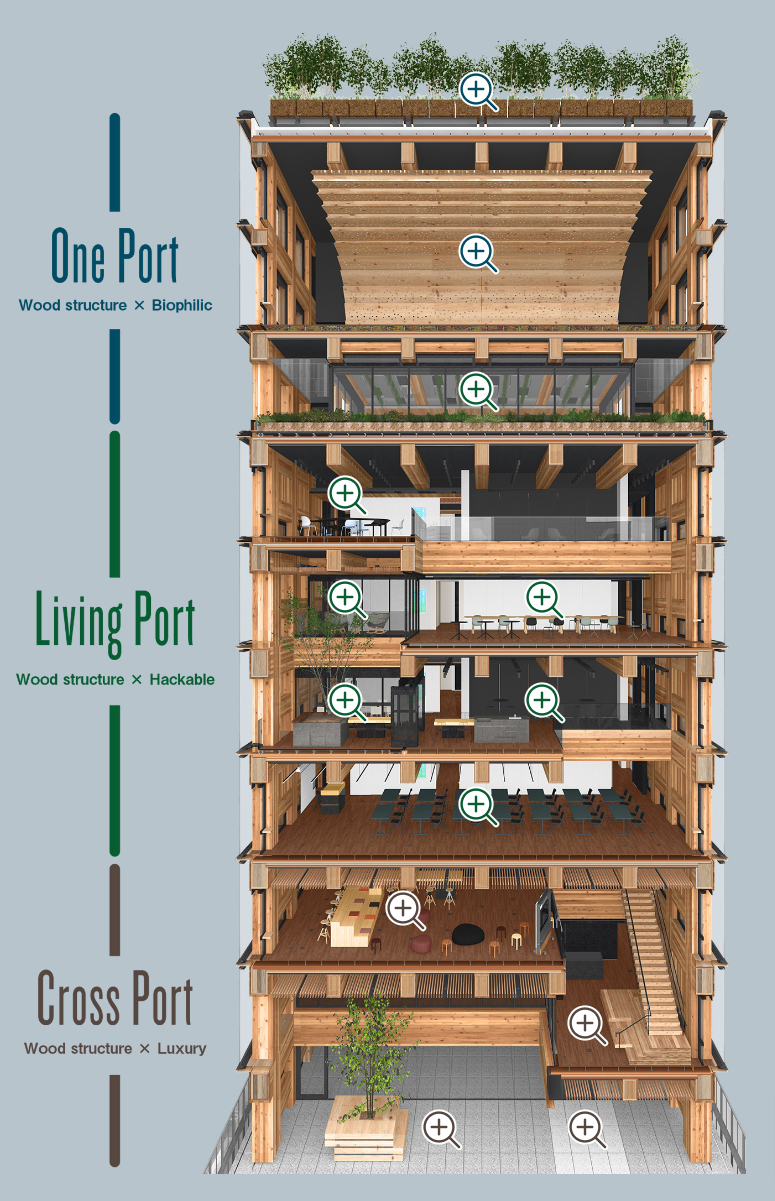

经过两年的施工，这栋名为Port Plus的11层高楼成为日本最高的全木结构建筑。Port Plus是由Obayashi大林组公司建造，是一座10层的办公/酒店建筑，其地面以上的柱子和横梁由工程木框架构成。该建筑物抗震设计达到地震烈度等级7（使用日本气象厅烈度划分）。所有外露的木材还做了防水和防火涂层以强化其安全和耐久性。与混凝土建筑相比，木结构建筑可以减少碳排放。该建筑物的碳排放量仅为标准钢筋混凝土建筑的四分之一。这个项目不同于近年来在日本各地兴建的混合木结构建筑。这个建筑物的结构部件完全采用木材，没有传统的混凝土核心筒等设计。该项目获得了2023年德国iF设计建筑类大奖。

该项目最大的两个核心特点在于其独特的“Rigid Structure结构设计”以及申请了专利的“Omega Wood防火构件设计”。下面让我们一一来解读：

结构设计

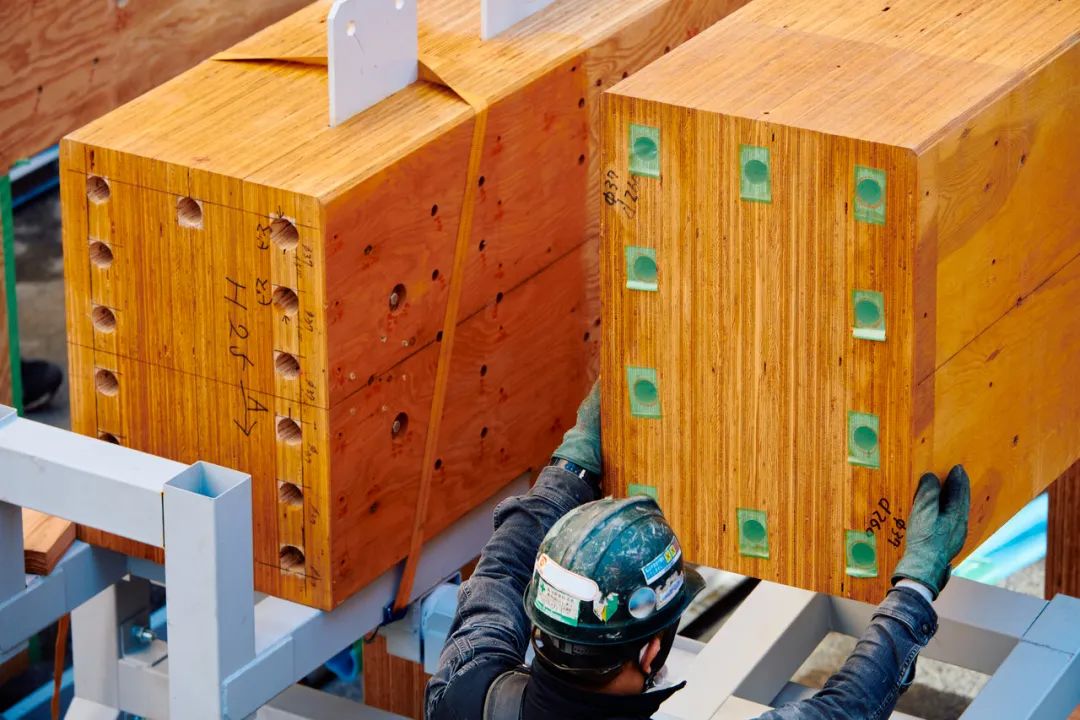

整个建筑采用了一个十字形的模组构件拼装而成。每个十字构件由两侧LVL板中间夹MPP多层板构成，三层结构板通过六个一组的金属销轴（Drift Pin）连接。然后每个十字构件再由GIR植筋的方式竖向和横向与相邻构件连接。

通过这种设计，整个结构形成了一个刚性梁柱式的框架。设计师简化了连接部分的木材构造，并在工厂进行组装，以提高构件制作精度，从而避免初始缺陷。实验证实，这种设计可以在大约1/100的重复变形中保持弹性状态，即使GIR连接的钢筋发生屈服、拔出和开裂，该构件仍具有一定变形协调能力，防止框架承载能力下降。此外，设计采用了抗震结构，以确保在发生罕遇地震的情况下，结构也能保持在弹性范围内。

耐火设计

在耐火设计方面，因为日本建筑法规对于中高层木结构的限制很大。木材的炭化效应目前还没有被日本建筑法规认可，所以依照现有规范，所有的结构木构件都必须用耐火石膏板包裹。中高层木结构的构件耐火极限要求达到2小时。该项目的设计达到了3小时耐火极限。

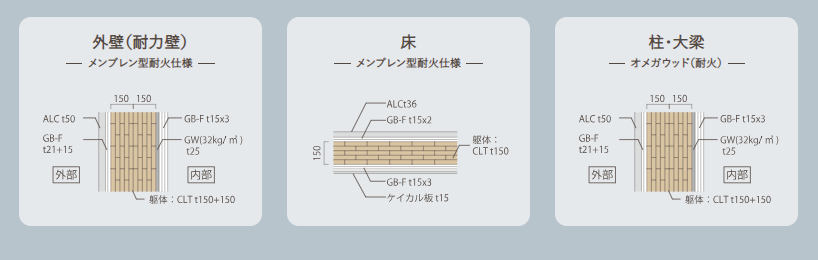

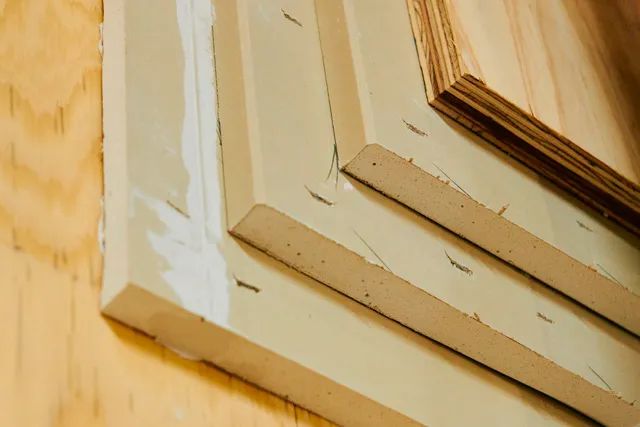

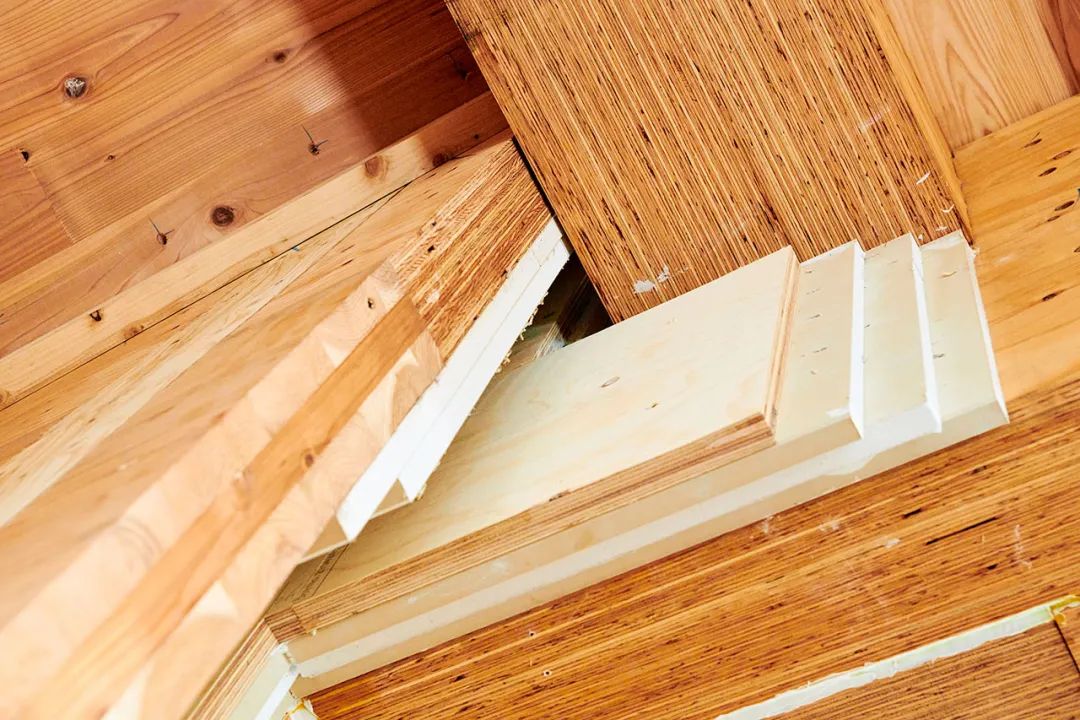

为此，这套名为Omega Wood的新型构件设计被应用于该建筑当中。其构件由中央的承重LVL结构柱，外层包裹四层2.1厘米厚的耐火石膏板，外加一层2厘米厚的可燃木饰面。

除此之外，该项目的剪力墙采用了两组五层CLT叠加，外层覆盖了2.1厘米和1.5厘米厚的耐火石膏板，内层覆盖三块1.5厘米的耐火石膏板。楼板部分则采用了五层CLT，上部两块1.5厘米的耐火石膏板，下部三块1.5厘米的耐火石膏板。

隔声设计

该项目的隔声设计采用了一套双层弹性隔离的设计，在CLT楼板上安装额外两层弹性搁栅（upper joist/lower joinst），搁栅之上布置了楼板搁栅(floor joist)并填充隔音棉材料。通过弹性搁栅的变形可以有效消解部分声音震动能量，并有效减少声音传播。

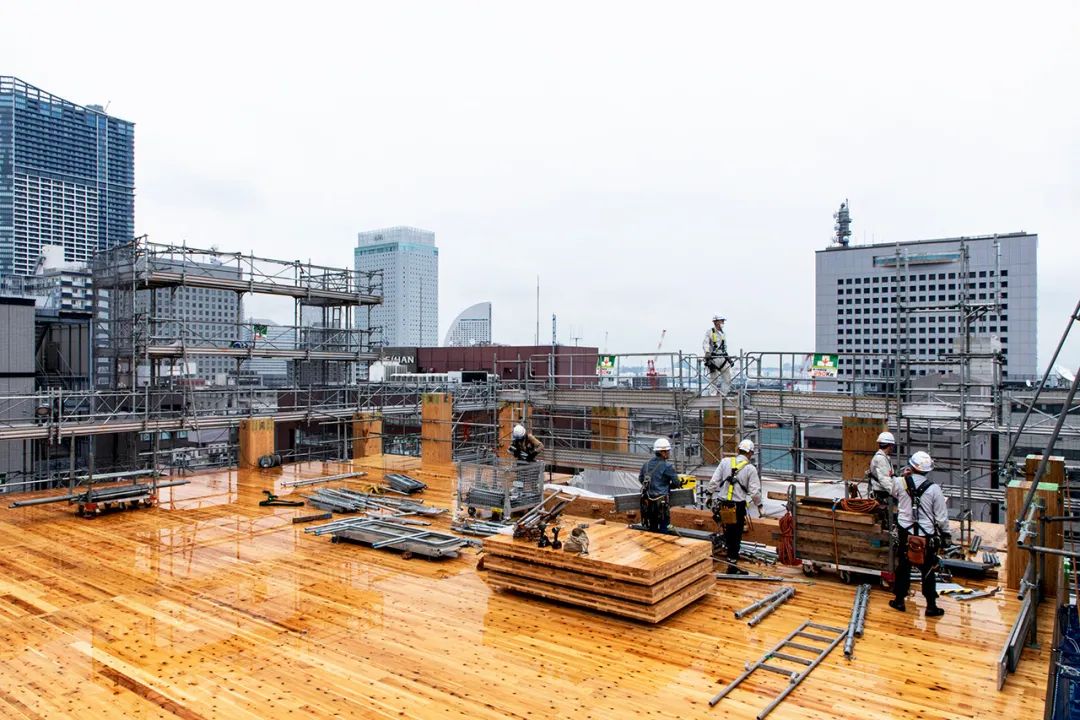

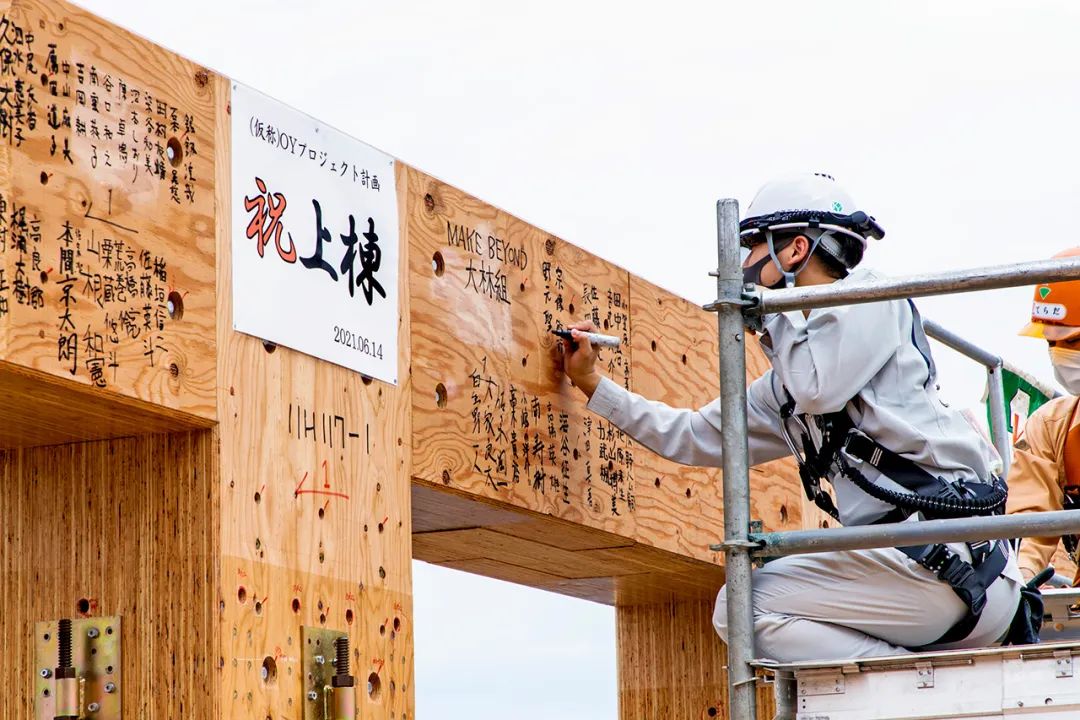

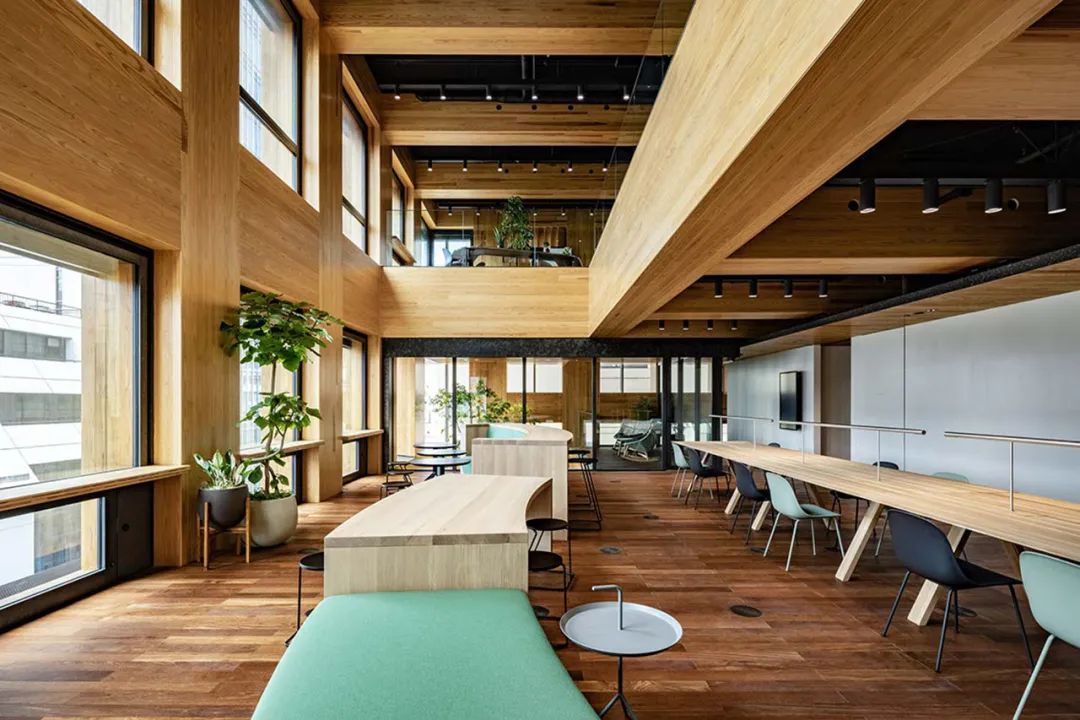

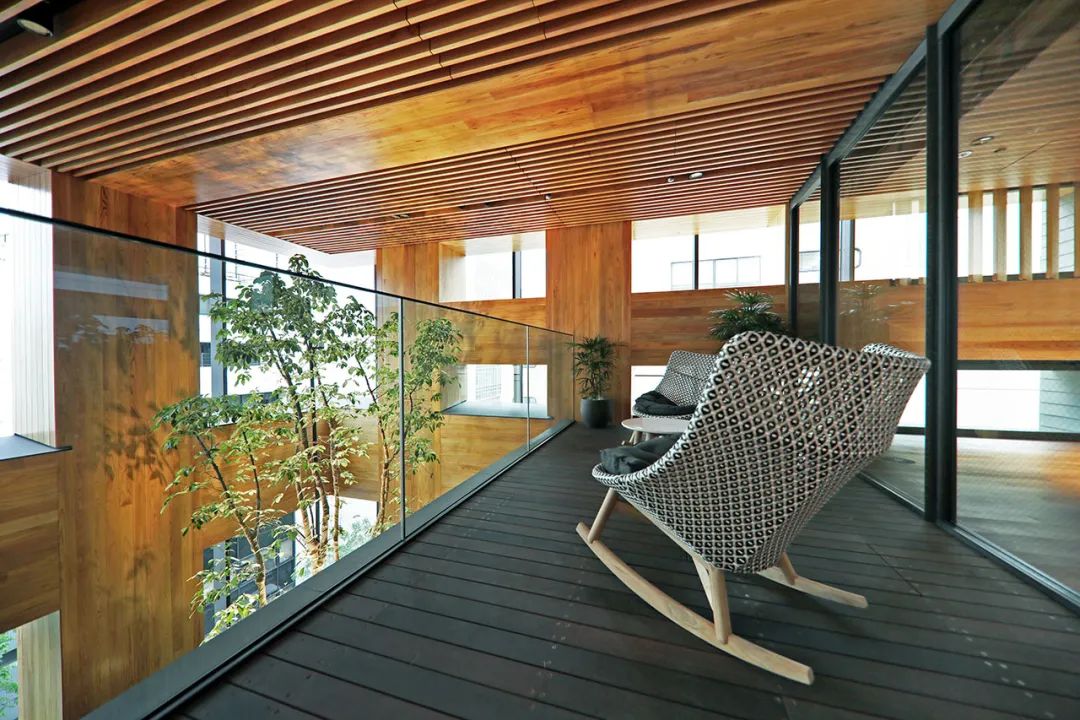

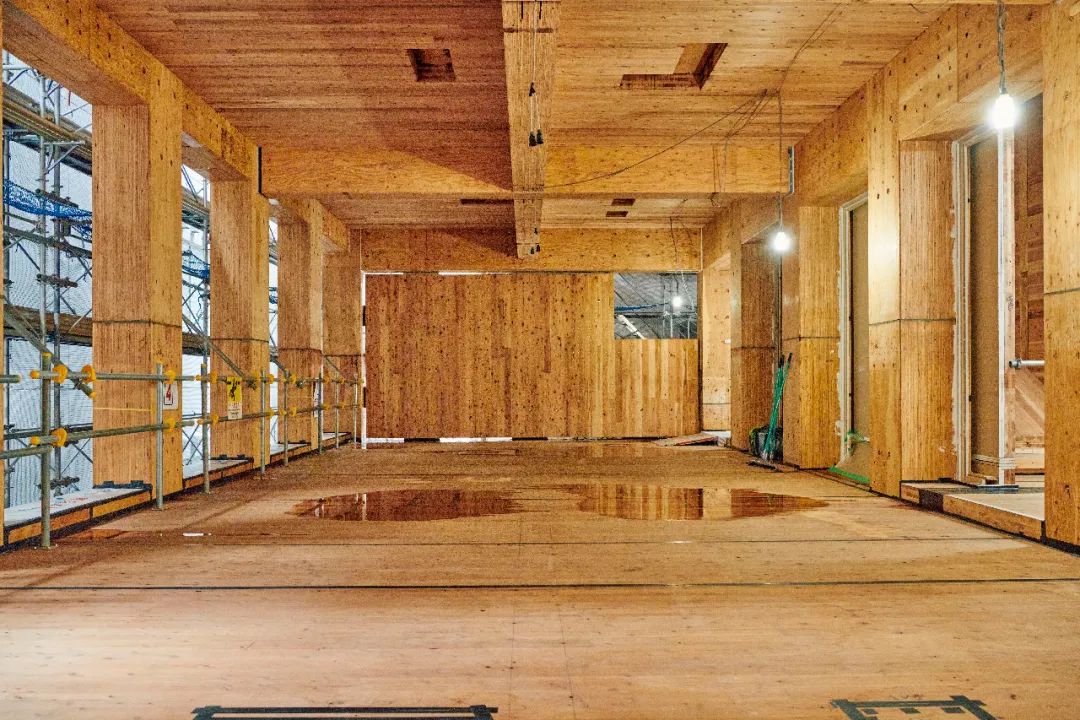

施工及完工照片

（责任编辑：何雯丽）
