消防管道应用
消火栓箱安装:暗装消火栓箱安装应复核预留洞的位置、尺寸,将箱体置于预留洞内,箱体外表面距墙面应保留装饰面层厚度,箱体与洞口之间空隙填塞密实,抹压平整。
明装消火栓箱安装应确定箱体在墙面上的安装位置,找平、找正,用膨胀螺栓将箱体固定在墙上,固定点不少于四处。
从箱门开启侧将管道接入消火栓内,栓口朝外,阀门中心距墙侧面140mm(带自救卷盘时距箱侧面250mm),距箱里侧表面100mm。螺纹连接时应有2~3扣的外露丝扣,清理干净丝扣处的麻丝,并做防腐处理。
消防控制按钮安装在箱门开启处、箱内侧的最上部,并注意电气专业的配合。除箱门安装玻璃者以及能被击碎的透明材料外,均应设置箱门紧急开启的手动机构,与墙面交接清爽无污染。
喷淋管道应用 当仅存在下喷头时的喷淋系统时,要注意以下问题:画喷头时,需在喷头的放置面创建一个标高;在相应标高内绘制喷头;将同一段管段上的喷头设置为一个湿式消防系统。 按照管道安装要求,DN≥80㎜的管道用卡箍连接,DN<80㎜的管道用螺纹连接。关于调整喷淋管道支管与其它管线发生碰撞的方法主要有三种。 一是在喷淋管道施工直接进行翻弯; 二是把喷淋管道以消防管道为基准,降半根管子,保证喷淋支管走消防管道的底皮; 三是严格按照其设计规范,在喷淋主干管开机械上三通,将所有喷淋支管在梁窝里进行辐射。 电缆桥架的应用 现场施工中电缆桥架的水平对正和垂直对正一般都选择中心对正,但是我们在绘制模型的时候要把垂直对正调为底对齐,因为我们在进行技术指导时,可以让施工方以桥架底对齐进行施工,这样不用再计算我们模型中电缆桥架的底部空间,大大提升了施工效率,节省了时间。 在现场实际施工中,特别是指导电气施工,有着严格的要求,下图我们通过圆钢与线管连接一起,起到防雷作用,这个圆钢是不允许用螺杆代替的,而且要求是满焊。所以在以后施工中一定要注意。 当桥架施工完毕后,施工人员要往里面穿电缆,所以我们要给施工人员预留空间进行穿线,一般在现场施工中,我们会让桥架和梁保留五公分的空间,这样能保证施工人员方面操作。那么这个五公分我们怎么设置呢? 我们可以点击修改这个项目,然后再点击测量,就可以设置了。一般火灾报警线管通过定位提前预埋在楼板里,这样不会影响后期施工,而且也非常美观。 风管模型
在建筑行业机电设备安装工程中,暖通空调风系统的法兰连接工艺,消防泵房、冷冻机房、水泵房管道系统的法兰或卡箍连接工艺,与BIM技术结合起来,实现工厂化预制和现场流水作业安装,将会使工程质量、施工成本、工作效率等方面得到质的提升。

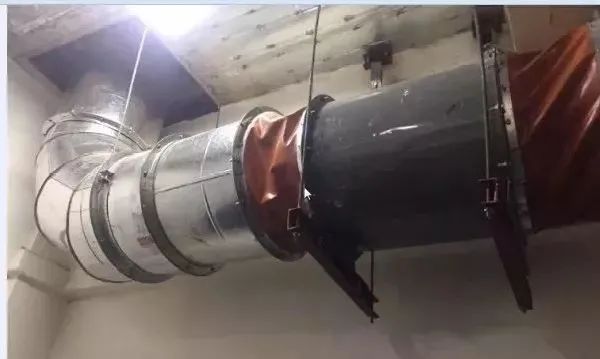

放置软连接的作用,防止风机工作时发生震动,对风管造成破坏。
根据设计图纸建立模型,修改风机的族参数。
族参数设置

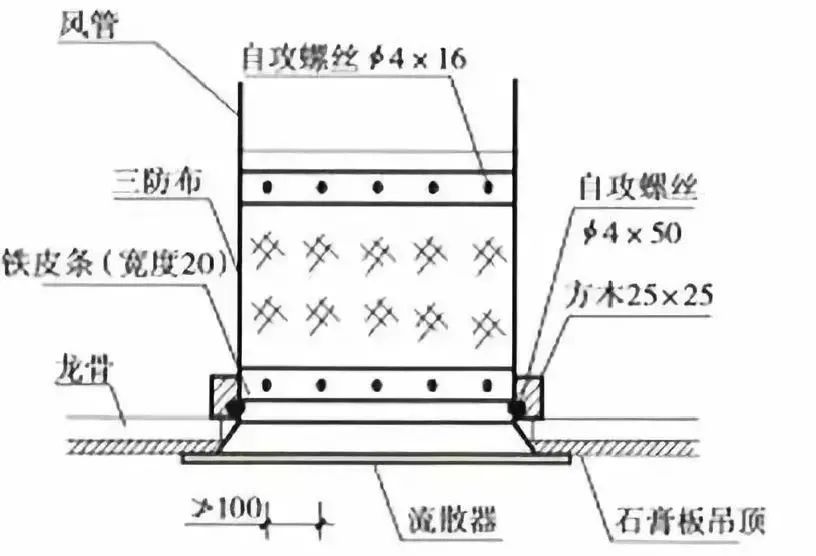

根据策划后的图纸,确定风口位置,在风口颈部用手枪钻打眼,孔径4mm,打眼间距不大于100mm,用自攻丝和1.5~2.0mm厚的金属条将三防布固定到风口颈部。方木防火防腐处理后固定在吊顶龙骨上,用自攻丝将风口固定在方木上,自攻丝间距不大于300mm,校正风口,与吊顶结合严密。
人防风机房模型
人防机房是工程中比较重要的一部分,因为人防里面的机械设备比较多,线路比较多复杂。
脚踏风机实物图
脚踏风机模型
双杆联动阀实物图
如果大家不知道建好的模型是否与风管连接在一起,可以把光标放在任何一个风管上,按下TAB键进行检验。
风管布置在最上方,桥架和水管在同一高度时候,水平分开布置,在同一垂直方向时,桥架在上,水管在下进行布置。综合协调,利用可用的空间。管线发生冲突时的避让原则是:有压管让无压管,小管线让大管线,施工简单的避让施工难度大的。
