名词解释
高强度螺栓连接副，是指由高强度螺栓、配套螺母及垫圈组成的紧固组件，广泛应用于各类钢结构工程中，以实现钢构件之间的可靠连接。其中，高强度螺栓以其卓越的抗拉、抗剪性能，确保了钢结构在承受荷载时的稳定性。

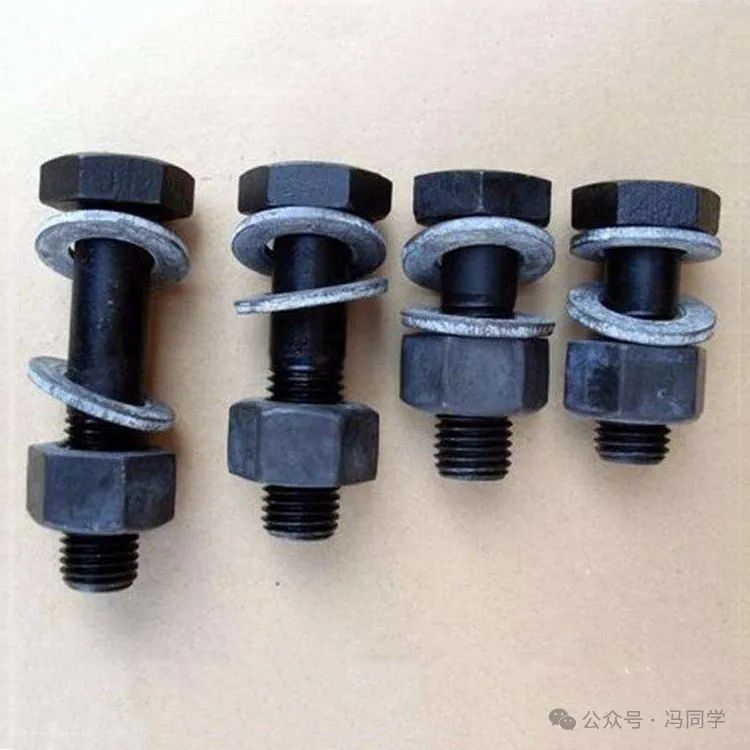

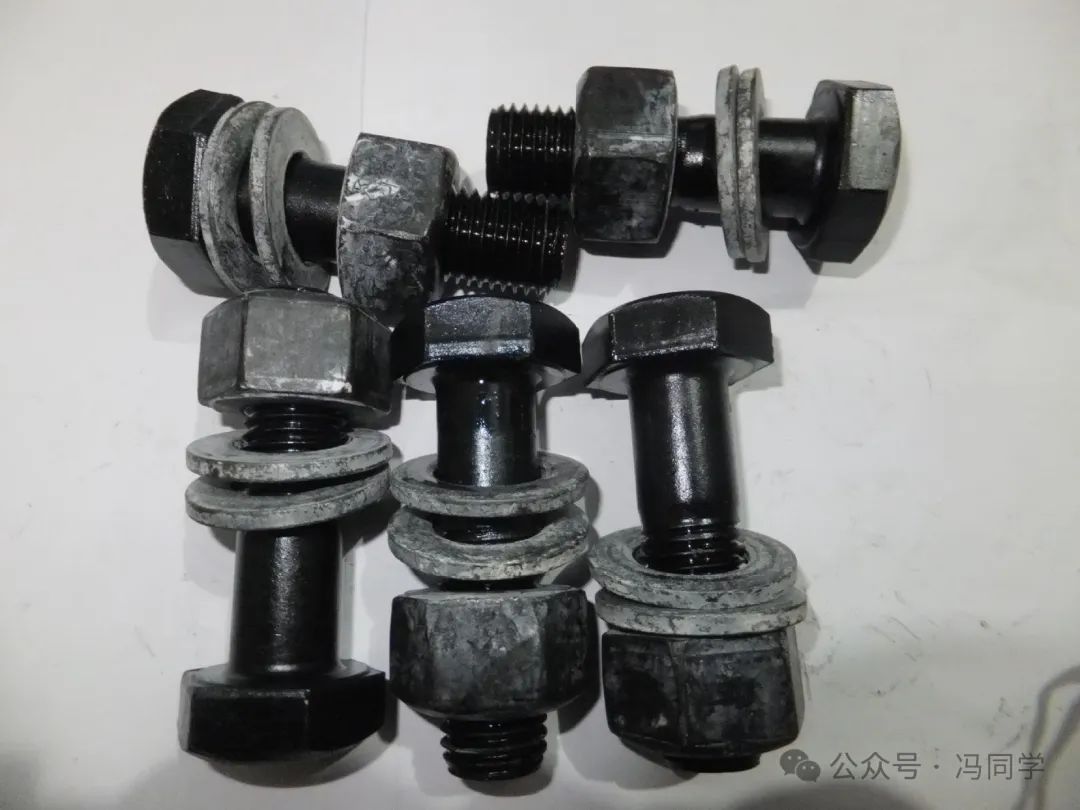

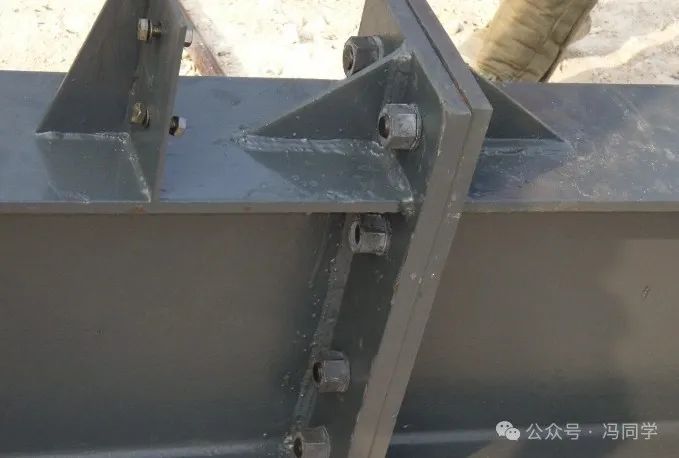

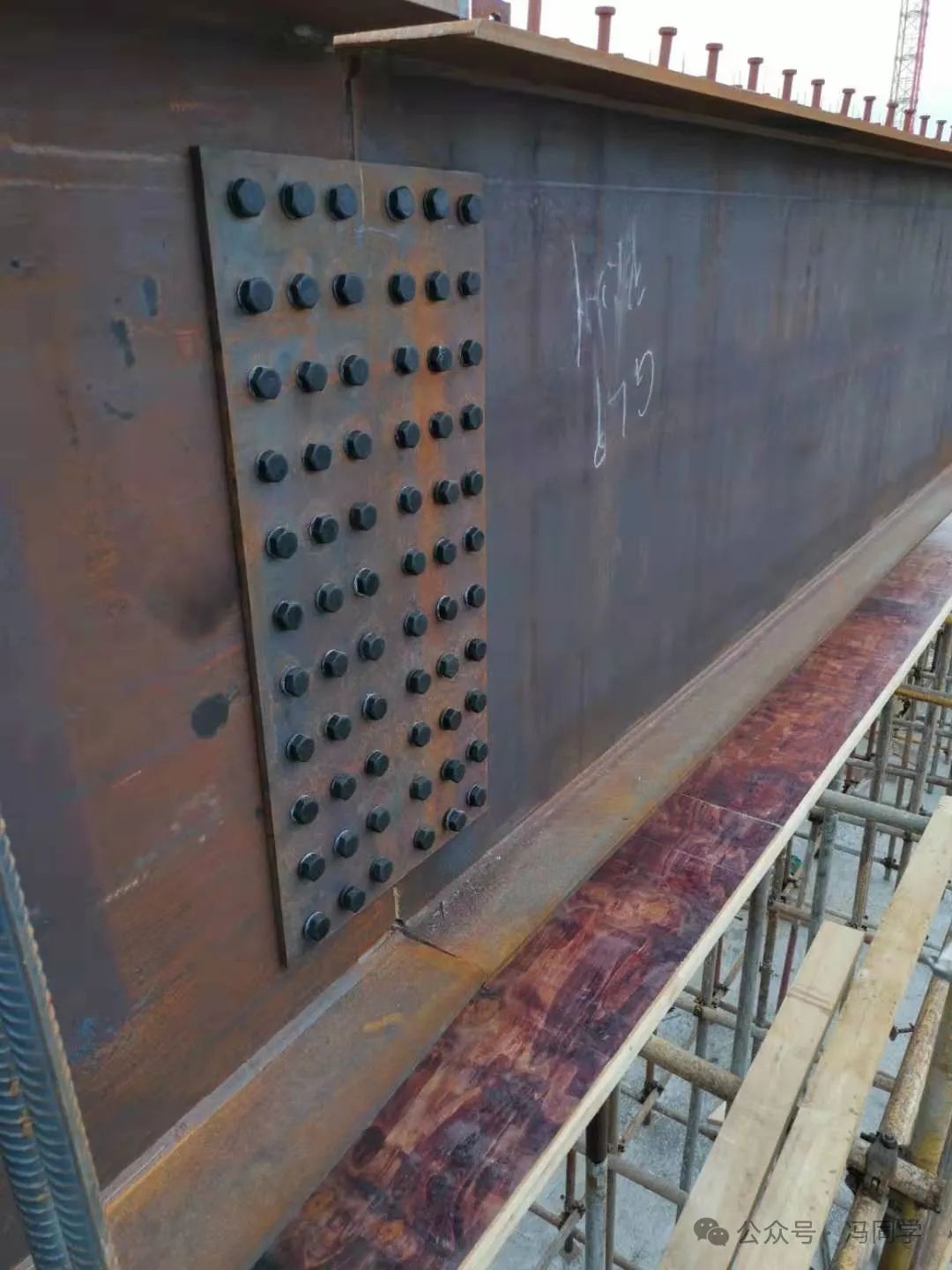

材料用途 高强度螺栓连接副主要用于各类钢结构工程的受力连接部位，如桥梁、高层建筑、大型机械设备等的主体结构连接。它们不仅提供了强大的连接力，还保证了钢结构在恶劣环境下的耐久性和安全性。 钢结构高强度螺栓连接副在建筑领域有着广泛的应用。它主要分为大六角头螺栓连接副和扭剪型螺栓连接副两种类型。 大六角头螺栓连接副通常由一件螺栓、一件螺母和二件垫圈组成。其以扭矩扳手作为主要操作工具，在高空作业时施拧不太方便。一般厂房门式钢架多采用大六角头高强度螺栓。 扭剪型螺栓连接副由一件螺栓、一件螺母和一件垫圈构成。施工时以电动扳手作为操作工具，把梅花头扭掉即算完成，施工及检查都较为方便，高层建筑更多选择扭剪型高强度螺栓。 高强度螺栓连接副的性能等级有多种，如 8.8 级和 10.9 级。其中，8.8 级仅有大六角型高强度螺栓，10.9 级在扭剪型中使用。性能等级的含义是国际通用标准，相同性能等级的螺栓，不管材料和产地的区别，性能是相同的。例如，性能等级 4.6 级的螺栓，其材质公称抗拉强度达 400MPa 级，屈强比值为 0.6，公称屈服强度达 240MPa 级；性能等级 10.9 级高强度螺栓连接副，其材料经过热处理后，螺栓材质公称抗拉强度达 1000MPa 级，屈强比值为 0.9，公称屈服强度达 900MPa 级。
取样依据
《钢结构工程施工质量验收标准》GB 50205-2020
检验依据
《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T1231-2006 《钢结构用扭剪型高强度螺栓连接副》GB /T 3632-2008
主要检测参数
大六角头螺栓：连接副扭矩系数 扭剪型高强度螺栓连接副：连接副紧固轴力 这些参数直接关系到高强度螺栓连接副的承载能力和使用安全性。
组批原则或取样频率
高强度螺栓连接副：同一厂家、炉号、性能等级、材料、螺纹规格、长度（当螺栓长度≤100mm 时，长度相差≤15mm；螺栓长度＞100mm 时，长度相差≤20mm，可视为同一长度）、机械加工、热处理工艺、表面处理工艺的螺栓为同批；同一厂家、炉号、性能等级、材料、螺纹规格、机械加工、热处理工艺、表面处理工艺的螺母为同批；同一厂家、炉号、性能等级、材料、规格、机械加工、热处理工艺、表面处理工艺的垫圈为同批；分别由同批螺栓、螺母、垫圈组成的连接副为同批连接副。同批高强螺栓连接副最大数量为3000 套。
扭剪型高强度螺栓连接副：同一厂家、炉号、性能等级、材料、螺纹规格、长度（当螺栓长度≤100mm 时，长度相差≤15mm；螺栓长度＞100mm 时，长度相差≤20mm，可视为同一长度）、机械加工、热处理工艺、表面处理工艺的螺栓为同批；同一厂家、炉号、性能等级、材料、螺纹规格、机械加工、热处理工艺、表面处理工艺的螺母为同批；同一厂家、炉号、性能等级、材料、规格、机械加工、热处理工艺、表面处理工艺的垫圈为同批；分别由同批螺栓、螺母、垫圈组成的连接副为同批连接副。同批钢结构用扭剪型高强螺栓连接副最大数量为 3000 套。
取样频率
每批高强度螺栓连接副中应随机抽取抽取8套连接副进行复验。
取样方法及数量
取样方法应遵循以下步骤：从待检批次中随机抽取连接副。确保抽取的连接副与所代表的批次具有相同的材质、生产工艺和表面处理工艺。抽取的连接副数量应满足检验要求，且不得少于规定的取样数量。
具体取样数量应根据检验标准和工程要求确定，但通常每批至少抽取8套连接副进行检验。
送样时应提供的信息
送样时应提供以下信息以确保检验的准确性和可追溯性： 工程名称和地点。 施工单位和监理单位名称。 高强度螺栓连接副的样品名称、生产厂家、生产批次。螺纹规格、螺栓长度、规格型号、强度等级。 取样日期和取样人员信息。 其他可能影响检验结果的信息。
注意事项
在进行高强度螺栓连接副见证取样试验时，应注意以下事项： 取样人员应具备相应的专业知识和技能，并熟悉取样标准和要求。 取样过程中应避免对连接副造成损伤或污染。 送样时应确保样品的完整性和代表性，避免混淆或误用。 检验结果应及时反馈给相关单位和人员，以便及时采取相应措施。
合格规定
《钢结构工程施工质量验收标准》GB 50205-2020附录B中规定： 扭剪型高强度螺栓紧固轴力复验应符合下列规定： 1 复验用的螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复验； 2 检验方法和结果应符合现行国家标准《钢结构用扭剪型高强度螺栓连接副》GB／T 3632的规定，连接副的紧固轴力平均值及标准偏差应符合表B.0.2的规定。 表B.0.2 扭剪型高强度螺栓紧固轴力平均值和标准偏差(kN)
注：每套连接副只做一次试验，不得重复使用。试验时垫圈发生转动，试验无效。
扭剪型高强度螺栓终拧质量检验应符合下列规定： 1 扭剪型高强度螺栓终拧检查以目测螺栓尾部梅花头拧断为合格； 2 对于不能用专用扳手拧紧的扭剪型高强度螺栓按大六角头高强度螺栓规定进行终拧质量检查。 高强度大六角头螺栓连接副扭矩系数复验应符合下列规定： 1 复验用的螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复验； 2 检验方法和结果应符合现行国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB／T 1231的规定。高强度大六角头螺栓的扭矩系数平均值及标准偏差应符合表B.0.4的规定。 表B.0.4 高强度大六角头螺栓连接副扭矩系数平均值和标准偏差值
注：每套连接副只做一次试验，不得重复使用。试验时垫圈发生转动，试验无效。
结语 高强度螺栓连接副作为钢结构工程中的重要连接件，其质量直接关系到整个工程的安全性和稳定性。因此，对高强度螺栓连接副进行见证取样试验是非常必要的。通过严格的取样、检验和反馈机制，可以确保高强度螺栓连接副的质量符合相关标准和要求，从而保障钢结构工程的安全性和可靠性。同时，各相关单位和人员也应加强质量意识和管理水平，共同推动钢结构工程质量的不断提升。
本文详细介绍了高强度螺栓连接副见证取样试验的各个方面，包括名词解释、材料用途、取样依据、检验依据、主要检测参数、组批原则或取样频率、取样方法及数量、送样时应提供的信息以及注意事项等。希望本文能为相关单位和人员提供参考和借鉴，共同推动钢结构工程质量的不断发展和进步。如有错误之处请建议修改。
