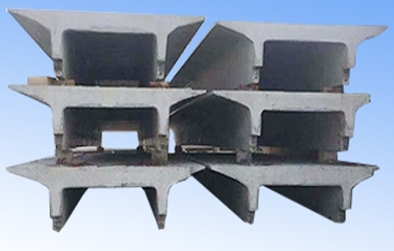

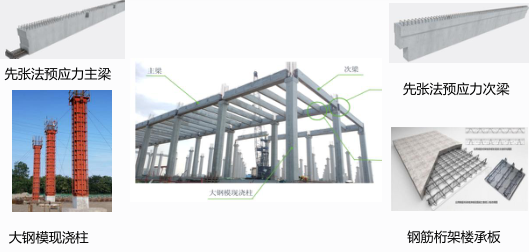

蒋 伟 中国建筑标准设计研究院有限公司预制建筑工程技术研究院设计中心副主任 近年来,国家一直致力于推动工业领域的转型升级和高质量发展,加大对新兴产业和高端制造业的扶持力度。这些政策措施为新建工业、公共建筑的增长提供了有力的支持,全国新建工业、公共建筑呈逐年增长趋势。工业、公共建筑传统现浇方式存在施工效率低、资源浪费、成本高等问题,在工业、公共建筑实施过程中应用装配式免模免撑技术可极大提升建造施工速度,提升工程质量,降低工程造价。 PART 01 装配式技术助力工业、公共建筑高效建造 政策支持及应用前景 近年来政府高度重视装配式建筑的发展,出台了一系列的扶持政策,鼓励装配式技术在各类工程项目中的应用。由于城市化进程加速与生产需求增长、环境保护与资源节约的需求加大、劳动力成本上升与人口红利消失、技术进步与创新推动等因素,装配式建筑实施范围进一步扩大。部分地区发布了明确的政策文件,要求在工业、公共建筑中必须采用装配式。装配式作为一种创新的建造方式,正在助力工业、公共建筑的高效建造,其在工业、公共建筑领域的应用前景广阔。 核心理念 工业、公共建筑的装配式高效建造的核心理念,主要分为两个升级,一个是建造方式的升级,由传统建造方式升级为装配式建造、工业化建造;另外一个是技术体系升级,由传统技术升级为新型装配式技术体系,比如说我们采用一些成型模具技术、新型连接技术等。预制装配是方法但不是目的,装配式目的应该是提高性价比,降低综合造价,提高效率,在进行装配式方案选择的时候,我们应该充分利用装配式建筑特点,形成装配式建筑的体系优势,优化成本、提升效率,真正实现提质、增效、降本。 实施路径 实现建筑主体结构“免支模免支撑施工建造”,是公共、工业建筑装配式建造的主要手段。免支模免支撑施工方式旨在通过优化设计、采用新型技术手段与工艺措施等,减少传统模板和支撑系统的使用,从而提高施工效率,降低成本。公共、工业建筑主体结构实现免支模免支撑施工,是实现工业和公共建筑高效建造的最主要实施路径。 PART 02 量体裁衣,合理技术组合 具体解决方案 应根据工业和公共建筑的特点,合理组合适宜的技术体系,形成工业和公共建筑最佳实施方案。可以将工业和公共建筑装配式技术体系大致分为两大类,第一类是适用于楼面荷载大、大层高、柱截面大的标准化大空间工业厂房、物流仓库等工业、公共建筑,采用现浇混凝土柱,包括大钢模现浇柱、薄壁高强钢管混凝土现浇柱等;梁采用预制混凝土梁,包括预应力叠合梁、倒T梁、空心梁、凹槽梁等;免支模免支撑楼板,可根据项目特点采用钢筋桁架楼承板、压型钢板楼承板、密肋叠合楼板等大跨度高效预制楼板。这种现浇柱+预制梁+免支模免支撑楼板技术体系,可节省高支模费用、节省材料用量,实现成本节约和工期节约。鉴于该技术体系与传统现浇体系相比在成本及工期上的优势,其应用与当地是否有装配式政策要求无关。 现浇柱+预制梁+免支模楼板体系 大跨度高效预制楼板 第二类是适用于楼面荷载适中、层高低的标准化生物医药、电子信息等工业建筑,采用预制柱、预制减重柱等,例如采用EMC预制空心柱可以实现集中配筋实现钢筋避让,大直径纵筋直螺纹连接提升安装效率,空心柱技术实现预制构件减重;梁采用预制混凝土梁,可根据项目情况采用预应力或非预应力叠合梁、倒T梁、凹槽梁等;楼板采用预制楼板,可根据跨度选择钢筋桁架叠合楼板、钢筋桁架楼承板、压型钢板楼承板、密肋叠合板等免支模免支撑预制楼板。第二种体系主要应用于对装配式实施有一定要求的地区或工期要求较高的项目,其在满足装配式政策要求前提下,相比其他装配式技术体系在成本、工期上更有优势。 预制柱+预制梁+免支模楼板体系 PART 03 高效建造实现真正提质降本增效 整体优势 高效建造免支模楼板体系根据实际项目的层高、荷载、功能等情况集成适宜的技术,实现业、公共建筑的高效建造目标。主要优势包括:第一、成本明显降低,预制柱采用高强纵筋、螺旋箍筋及不出筋技术,减少钢筋用量;预制梁采用倒T梁、空心梁或预应力筋,减少混凝土及钢筋用量;预制柱、预制梁、预制楼板相互形成稳定支撑,节约支模成本;预制构件减重,有效降低塔吊费用。第二、实现大跨度,灵活空间的需求,采用预应力或空心楼板,避免楼面次梁,便于管线排布,采用预应力梁,可降低梁高,增加有效净高,降低层高,柱距大,便于厂房内部大体积设备布置及后期改造。第三、施工速度快,工期短,节点钢筋碰撞少,现场吊装、安装速度快,免支模免支撑,节省现场支模时间,楼面下无支撑,便于交叉穿插作业,整体工期大幅缩短。第四、施工质量可控,实现高标准建设,大钢模现浇柱或预制柱、预制梁、预制楼板表观质量好,可实现免抹灰,现场人工用量少,便于施工管理,现场混凝土浇筑量小,可避免现浇结构常见混凝土浇筑质量问题。第五、现场人工减少,施工安全文明,现场人工用量可大大减少,现场安全、文明、整洁。 具体实施效益 根据建筑特点与工程项目情况匹配不同的适宜技术体系,其具体实施效益差异较大。现浇柱+预制梁+免支模免支撑楼板成本优势主要体现在:采用低成本免支模免支撑楼板或大跨度预制楼板,楼板成本可降低50~150元/m2;柱外伸牛腿、预制梁、预制楼板相互形成稳定支撑,节约支模成本100~250元/m2;预制梁采用预应力梁、倒T梁、空心梁等,成本降低150~350元/m3。预制柱+预制梁+预制楼板技术体系成本优势主要有:预制柱采用高强纵筋、螺旋箍筋及不出筋技术,成本降低200~300元/m3;预制柱受力纵筋采用高强钢筋、直螺纹连接接头,可有效降低成本;预制柱有效减重,降低塔吊及临电费用。 以标准院在雄安新区实施的某地铁车库及上盖建筑项目为例,其最终成本相比传统现浇混凝土框架结构体系,免支模免支撑高效建造装配整体式框架结构体系可节约300元/平米,节约高支模及地基处理施工时间20~30天/层,采用预制梁及免支模免支撑楼板,取消架子工、模板工,现场人工量减少50%以上。
